11口千兆網管型PoE導軌式工業以太網交換機

√ 支持8個百兆以太網端口，1～3個千兆以太網端口

√ 支持千兆ABRing?自愈環，<5ms自愈時間

√ 支持IGMP snooping組播過濾技術

√ 支持VLAN、RSTP、QoS、ACL等網絡功能

√ 支持端口聚合、端口限速、廣播風暴抑制

√ 支持SNMP網管、Web、Telnet、ABView專用網管軟件和自動拓?fù)?/span>

√ 可選配ABPass?光路保護模塊


  • 產品概述
  • 技術規格
  • 產品選型

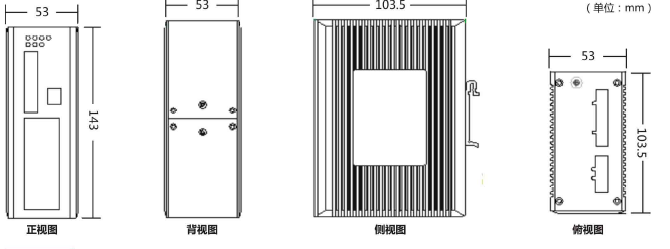

  • 安裝尺寸
  • 資料下載

AOBO 6211S系列PoE千兆工業交換機可支持1～3個千兆以太網端口，8個百兆以太網電口，兼容IEEE802.3af/at標準，每端口可提供30W功耗。能夠自動檢測、識別和分類不同PD的需求，使用簡單方便，無需配置，即插即用。方便為無線接入點、IP語音電話和IP攝像機提供以太網供電，無需額外布置電源接線，簡化了安裝難度。分布式ABRing?自愈環技術能夠有效提高工業網絡的高可靠性，可在5ms內實現自愈。AOBO 6211S系列支持STP/RSTP/MSTP、端口聚合、IGMP Snooping組播過濾、ACL、GVRP等豐富的網絡管理功能，支持SNMP網管、Web、Telnet、ABView專用網管軟件多種管理方式。


優勢特點：

? 兼容IEEE802.3at/af標準，自動識別PD端供電需求

? 內置高功耗電壓轉換模塊，支持12～57VDC寬壓輸入，方便用戶部署

? 提供千兆骨干光纖組網，滿足高帶寬業務的傳輸需求

? 支持ABRing?全分布式極速自愈環，自愈時間<5ms

? 支持VLAN、GVRP、RSTP、廣播風暴抑制、IGMP Snooping、PoE等管理功能

? 可選配ABPass?光路保護模塊，支持設備斷電時光纖鏈路自動旁路功能

? 支持SNMP、Telnet、Web、ABView集中管理等多種維護管理方式


技術參數

標準

IEEE 802.3 10Base-T
IEEE 802.3u 100Base-T
IEEE 802.3ab 1000Base-T
IEEE 802.3z 1000Base-X
IEEE 802.3at/af PoE

交換屬性

優先級隊列

8

VLAN數

4K

VLAN ID

1-4093

MAC表

8K

交換時延

<10us

轉發帶寬

32Gbps

接口

百兆電口

10/100BaseT(X)自適應
RJ45連接接口
MDI/MDI-X自動交叉

全雙工和半雙工自動切換

千兆電口

10/100/1000Base-T(X)自適應

千兆光口

100/1000Base-X，SFP插槽

10/100/1000Base-T(X) SFP插槽

傳輸距離

多模  2KM、4KM

單模  20～120KM

電源

輸入電壓

42～57VDC冗余電源輸入（注：當輸入電壓為9～43VDC時，不提供PoE供電功能，其他交換等相關功能全部正常。）

滿載功耗

7.9W

過載保護

支持

反接保護

支持

冗余保護

支持

告警端口

3芯5.08mm間距插入式端子,250VAC/220VDC Max,2A  Max,60W Max

機械結構

外殼

金屬

防護等級

IP40

尺寸

103.5mm*53mm*143mm

重量

0.62kg

安裝方式

導軌式

環境

工作溫度

-40℃～+75℃

儲存溫度

-40℃～+85℃

相對濕度

5-95%無凝露

質保

MTBF

800,000h

保修期

5年

行業標準

EMI

FCC CFR47 Part 15,EN55022/CISPR22,Class A

EMS

IEC61000-4-2(ESD) ±6kV(contact),±8kV(air)

IEC61000-4-3(RS) 10V/m(80MHz-2GHz)

IEC61000-4-4(EFT) Power Port:±2kV;Data Port:±2kV

IEC61000-4-5(Surge) Power Port:±2kV/DM,±2kV/CM;Data Port:±2kV

IEC61000-4-6(CS) 3V(10kHz-150kHz);10V(150kHz-80MHz)

IEC61000-4-16(共模傳導) 30V(cont.),300V(1s)

機械

IEC60068-2-6(振動)

IEC60068-2-27(沖擊)

IEC60068-2-32(自由跌落)


產品型號

規格

AOBO 6211S-2ND-8MT-1GX

8個百兆PoE電端口，1個千兆SFP插槽，直流雙電源供電，供電范圍：44～57VDC

AOBO 6211S-2ND-4MT-3GX

4個百兆PoE電端口，3個千兆SFP插槽，直流雙電源供電，供電范圍：44～57VDC

AOBO 6211S-2ND-6MT-3GX

6個百兆PoE電端口，3個千兆SFP插槽，直流雙電源供電，供電范圍：44～57VDC

AOBO 6211S-2ND-8MT-3GX

8個百兆PoE電端口，3個千兆SFP插槽，直流雙電源供電，供電范圍：44～57VDC

AOBO 6211SP-2ND-8MT-3GX

8個百兆PoE電端口 , 3個千兆光口（其中2個為固定1*9光口），支持ABPass?功能，直流雙電源供電，供電范圍：44～57VDC

代碼定義

代碼選項

2ND

直流雙電源供電，供電范圍：44～57VDC

GX

千兆SFP插槽，可選配以下SFP模塊：

GSFP_E_RJ45：配AOBO GSFP_E_RJ45電模塊，支持10M/100M/1000M自適應RJ45電接口

GSD1320LC：配AOBO SFP_E_GSD13_20_LC光模塊，支持千兆_單模_雙纖_1310nm_20KM_LC

GSD1340LC：配AOBO SFP_E_GSD13_40_LC光模塊，支持千兆_單模_雙纖

_1310nm_40KM_LC

GSS3520SC：配AOBO SFP_E_GSS35_20_SC光模塊，支持千兆_單模_單纖

_Tx:1310/Rx:1550nm_20KM_SC

GSS5320SC：配AOBO SFP_E_GSS53_20_SC光模塊，支持千兆_單模_單纖

_Tx:1550/Rx:1310nm_20KM_SC

GSS3540SC：配AOBO SFP_E_GSS35_40_SC光模塊，支持千兆_單模_單纖

_Tx:1310/Rx:1550nm_40KM_SC

GSS5340SC：配AOBO SFP_E_GSS53_40_SC光模塊，支持千兆_單模_單纖

_Tx:1550/Rx:1310nm_40KM_SC


AOBO 6211S

相關文檔

名稱

大小

類型

版本

發布日期

AOBO 6211S 系列網管型導軌式PoE工業以太網交換機
2024-03-19
